MMA樹脂製点字タイル【300×600】

1枚当り: オープン価格
価格: ¥33,550 (税込)
タイプ:
カラー:
配送先:
※配送先を必ずご指定下さい
数量: 箱/10枚入

返品についての詳細はこちら

twitter

レジン製軟質点字タイル
軟質製の樹脂で成型された視覚障がい者用の点字タイル『Mブレイル』

路面に直接貼り付けるタイプですが、タイルと同材質の専用接着剤がタイルと溶着し、路面、接着剤、タイルが一体化し、貼付タイプでありながら高い接着性を有する製品です。

製品の特徴
  • 引張強さ、圧縮強さ、耐摩耗性などの物性に優れており、JIS規格の形状を長期間維持します。
  • 耐候性試験QUV500時間で色あせなし。
  • 滑り抵抗値は湿潤時でBPN50以上のノンスリップ性を有します。
  • 柔軟性があり、舗装面の勾配に追従いたします。
  • 専用接着剤は接着強度が高く剥離しません。また速乾性のため養生期間が短く工期の短縮が可能です。
  • 路面に直接貼り付けるタイプですが、タイルと同材質の専用接着剤がタイルと溶着し、路面、接着剤、タイルが一体化し、貼付タイプでありながら高い接着性を有する製品です。
製品概要
品番 MBN36-K:警告
MBN36-Y:誘導
カラー イエロー
サイズ 実寸法:300 × 600 × 2 + 5 mm
梱包数量 10枚/ケース
m当りの使用枚数 MBN36-K:11kg/ケース
MBN36-Y:14kg/ケース

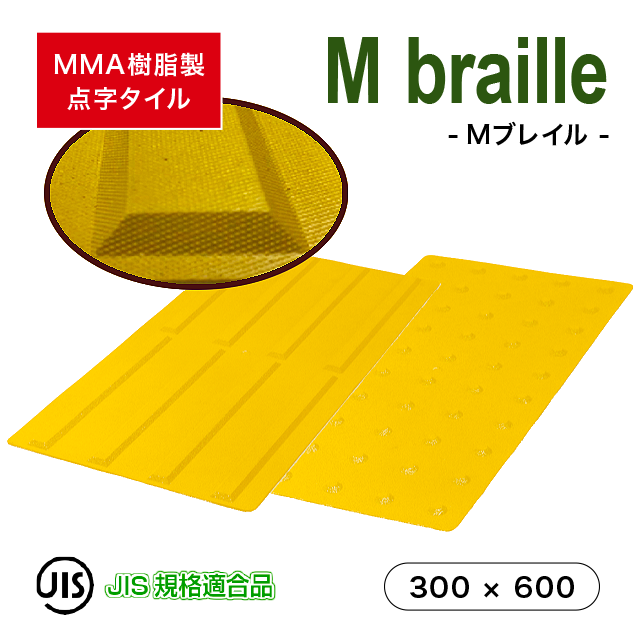

画像1の説明

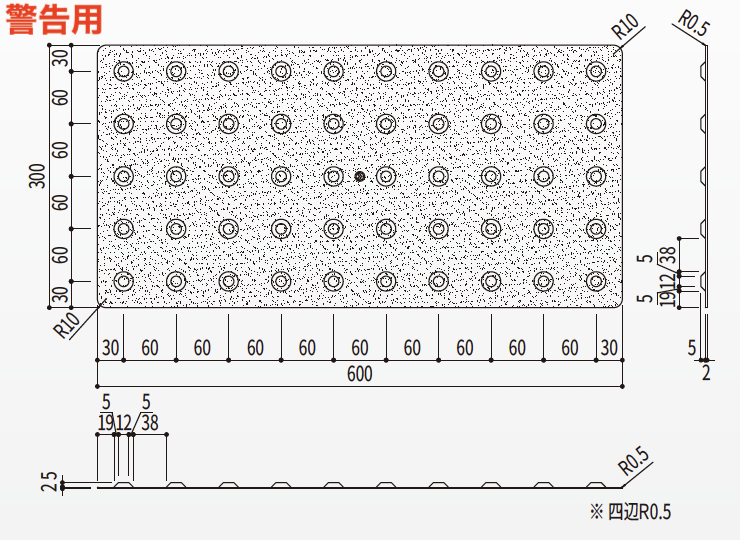

MBN36-K:警告
画像2の説明

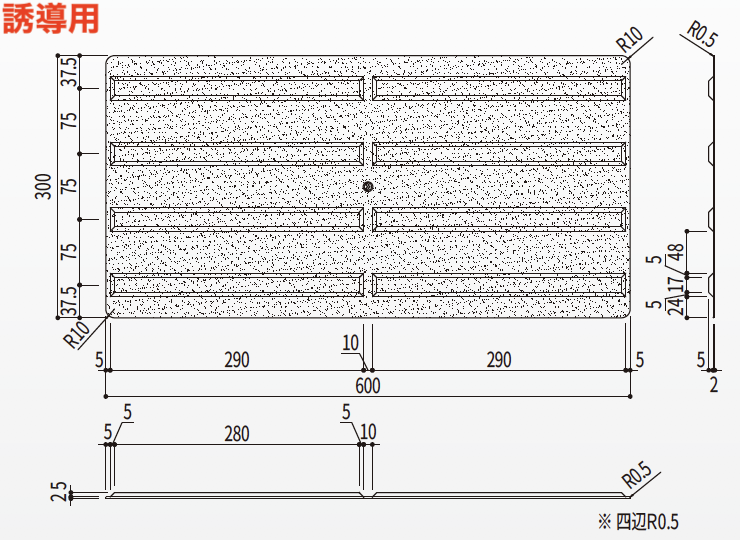

MBN36-Y:誘導

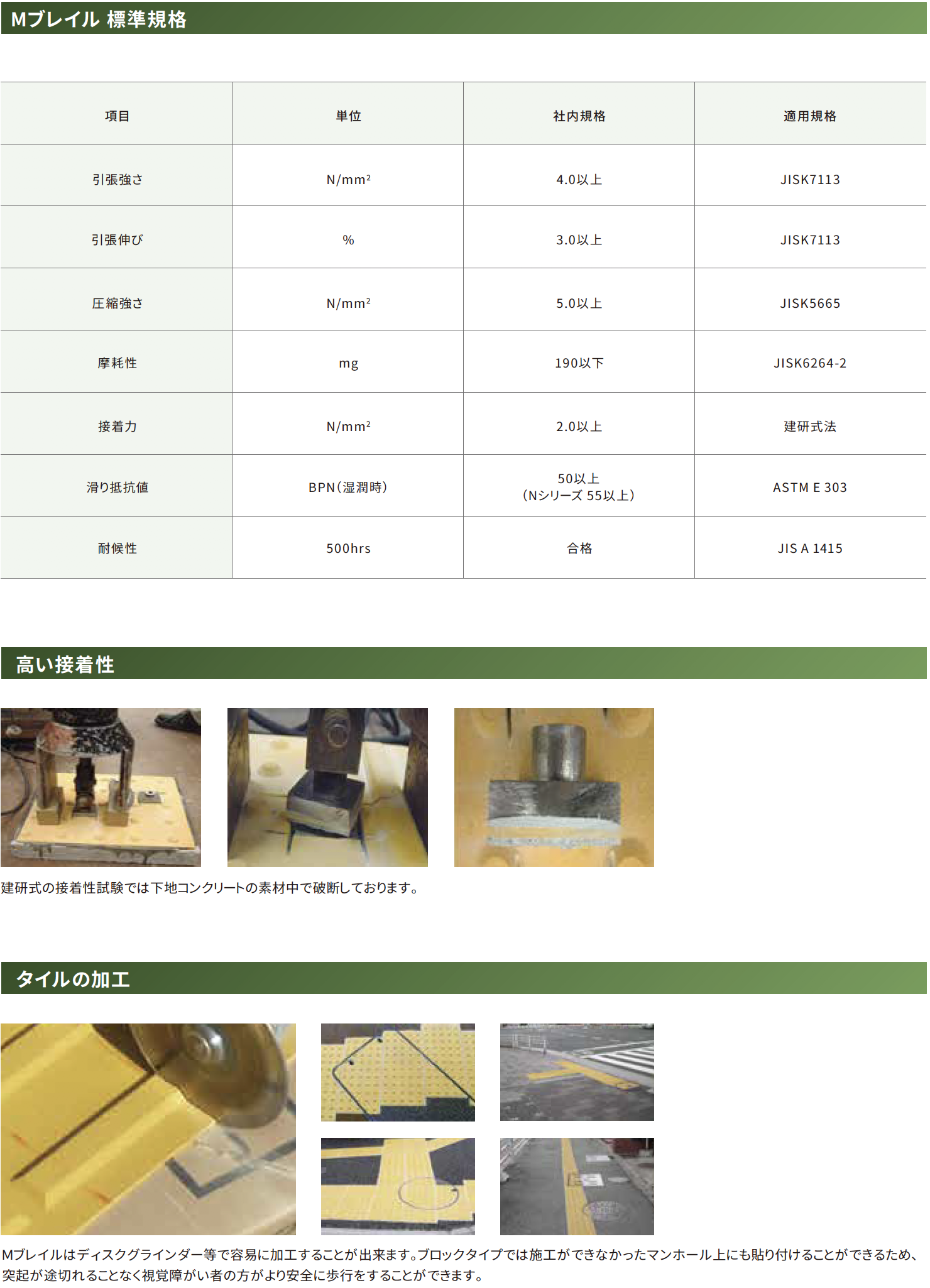

標準規格
項目 単位 社内規格 適用規格
引張強さ N/mm² 4.0以上 JISK7113
引張伸び % 3.0以上 JISK7113
圧縮強さ N/mm² 5.0以上 JISK5665
摩耗性 mg 190以上 JISK6264-2
接着力 N/mm² 2.0以上 建研式法
滑り抵抗値 BPN(湿潤時) 55以上 ASTM E 303
耐候性 500hrs 合格 JIS A 1415
引張強さ
単位 N/mm²
社内規格 4.0以上
適用規格 JISK7113
引張伸び
単位 %
社内規格 3.0以上
適用規格 JISK7113
圧縮強さ
単位 N/mm²
社内規格 5.0以上
適用規格 JISK5665
摩耗性
単位 mg
社内規格 190以上
適用規格 JISK6264-2
接着力
単位 N/mm²
社内規格 2.0以上
適用規格 建研式法
滑り抵抗値
単位 BPN(湿潤時)
社内規格 55以上
適用規格 ASTM E 303
耐候性
単位 500hrs
社内規格 合格
適用規格 JIS A 1415
高い接着性
画像1
実例1
画像2
実例2
画像3
実例3

※建研式の接着性試験では下地コンクリートの素材中で破断しております。

タイルの加工
画像1
実例1
画像2
実例2
画像3
実例3
画像4
実例4
画像5
実例5

Mブレイルはディスクグラインダー等で容易に加工することが出来ます。
ブロックタイプでは施工できなかったマンホール上にも貼り付けることができるため、突起が途切れることなく視覚障がい者の方がより安全に歩行することができます。

施工方法

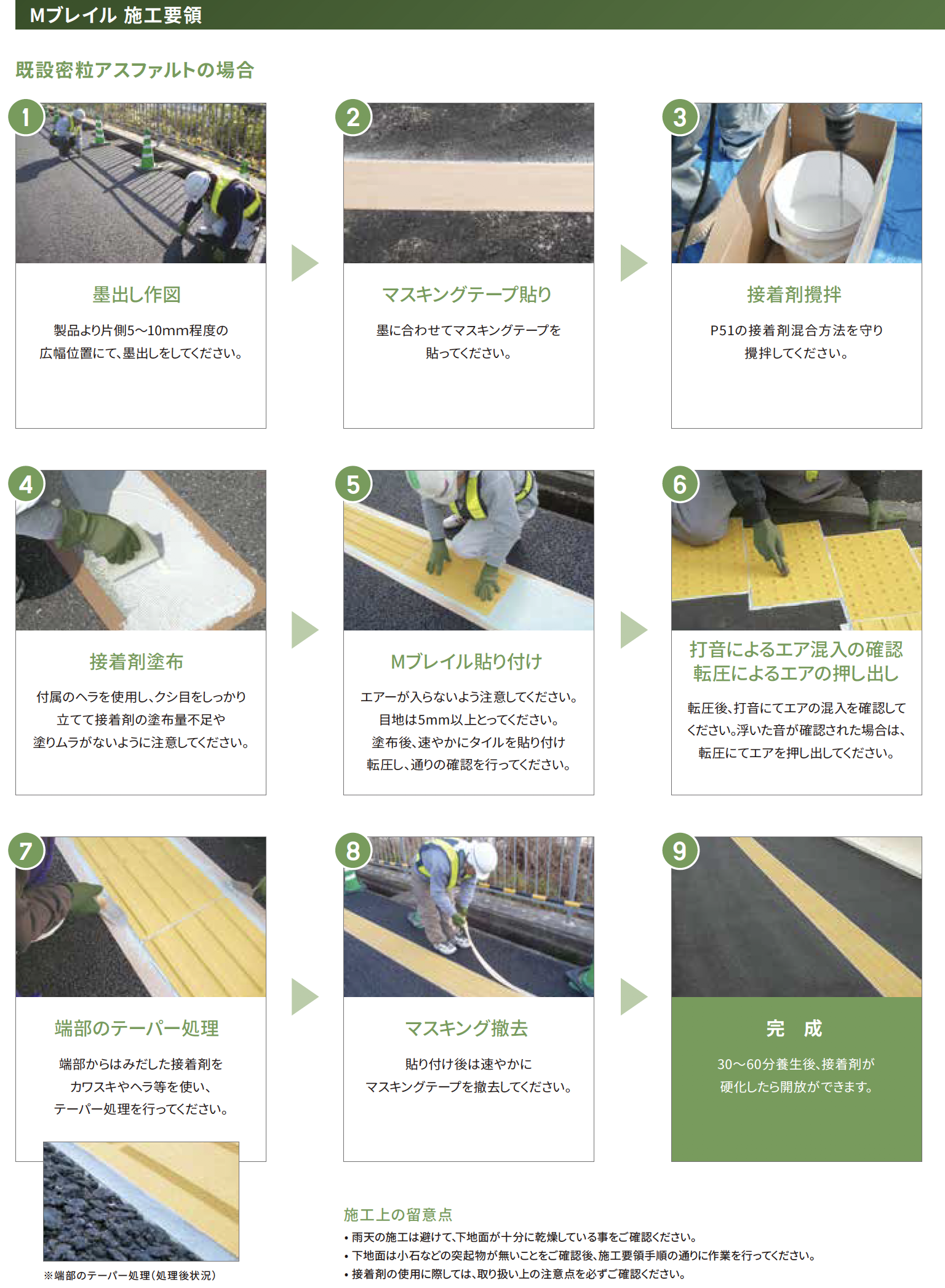

既設密粒アスファルトの場合
①墨出し作図
製品より片側5〜10㎜程度の広幅位置にて、墨出しをしてください。
▼
②マスキングテープ貼り
墨に合わせてマスキングテープを貼ってください。
▼
③接着剤攪拌
接着剤混合方法(メーカ製品カタログ参照)を守り攪拌してください。
▼
④接着剤塗布
付属のヘラを使用し、クシ目をしっかり立てて接着剤の塗布量不足や塗りムラがないように注意してください。
▼
⑤Mブレイル貼り付け
エアーが入らないよう注意してください。
目地は5㎜以上とってください。
塗布後、速やかにタイルを貼り付け転圧し、通りの確認を行ってください。
▼
⑥打音によるエア混入の確認・転圧によるエアの押し出し
転圧後、打音にてエアの混入を確認してください。
浮いた音が確認された場合は、転圧にてエアを押し出してください。
▼
⑦端部のテーパー処理
端部からはみだした接着剤をカワスキやヘラ等を使い、テーパー処理を行ってください。
▼
⑧マスキング撤去
貼り付け後は速やかにマスキングテープを撤去してください。
▼
⑨完成
30〜60分養生後、接着剤が硬化したら開放ができます。
施工・安全上の注意点
  • 雨天の施工は避けて、下地面が十分に乾燥している事をご確認ください。
  • 下地面は小石などの突起物が無いことをご確認後、施工要領手順の通りに作業を行ってください。
  • 接着剤の使用に際しては、取り扱い上の注意点を必ずご確認ください。
  • 特に接着剤攪拌の際の、硬化剤使用量は「路面温度」に適した量をご使用ください。
  • 既設密粒アスファルト下地でも、著しい不陸や隙間がある場合は専用接着剤で下地を作り、間詰めをして平滑にしてください。
    ※「開粒アスファルト・ILB舗装の場合」を参照

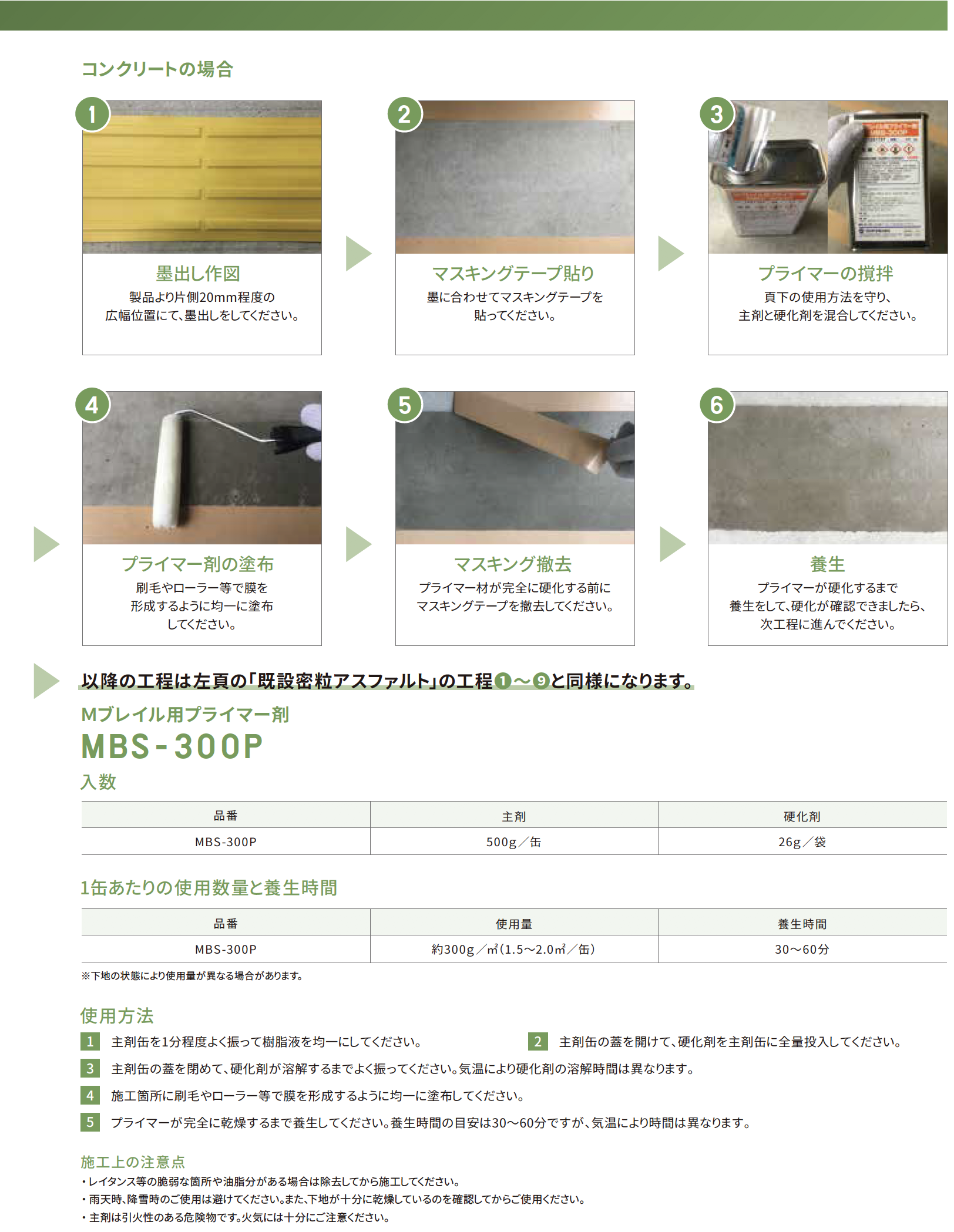

コンクリートの場合
①墨出し作図
製品より片側20㎜程度の広幅位置にて、墨出しをしてください。
▼
②マスキングテープ貼り
墨に合わせてマスキングテープを貼ってください。
▼
③プライマー攪拌
使用方法を守り、主剤と硬化剤を混合してください。
※プライマー詳細
×
プライマー詳細について
プライマー詳細画像

※この製品は当ショップで取り扱いはしておりません。

▼
④プライマー剤の塗布
刷毛やローラー等で膜を形成するように均一に塗布してください。
▼
⑤マスキング撤去
プライマー材が完全に硬化する前にマスキングテープを撤去してください。
▼
⑥養生
プライマーが硬化するまで養生をして、硬化が確認できましたら、次工程に進んでください。
▼
⑦以降は「既設密粒アスファルト」の工程①〜⑨と同様
施工・安全上の注意点
  • 雨天の施工は避けて、下地面が十分に乾燥している事をご確認ください。
  • 下地面は小石などの突起物が無いことをご確認後、施工要領手順の通りに作業を行ってください。
  • 接着剤の使用に際しては、取り扱い上の注意点を必ずご確認ください。
  • 特に接着剤攪拌の際の、硬化剤使用量は「路面温度」に適した量をご使用ください。
  • 既設密粒アスファルト下地でも、著しい不陸や隙間がある場合は専用接着剤で下地を作り、間詰めをして平滑にしてください。
    ※「開粒アスファルト・ILB舗装の場合」を参照

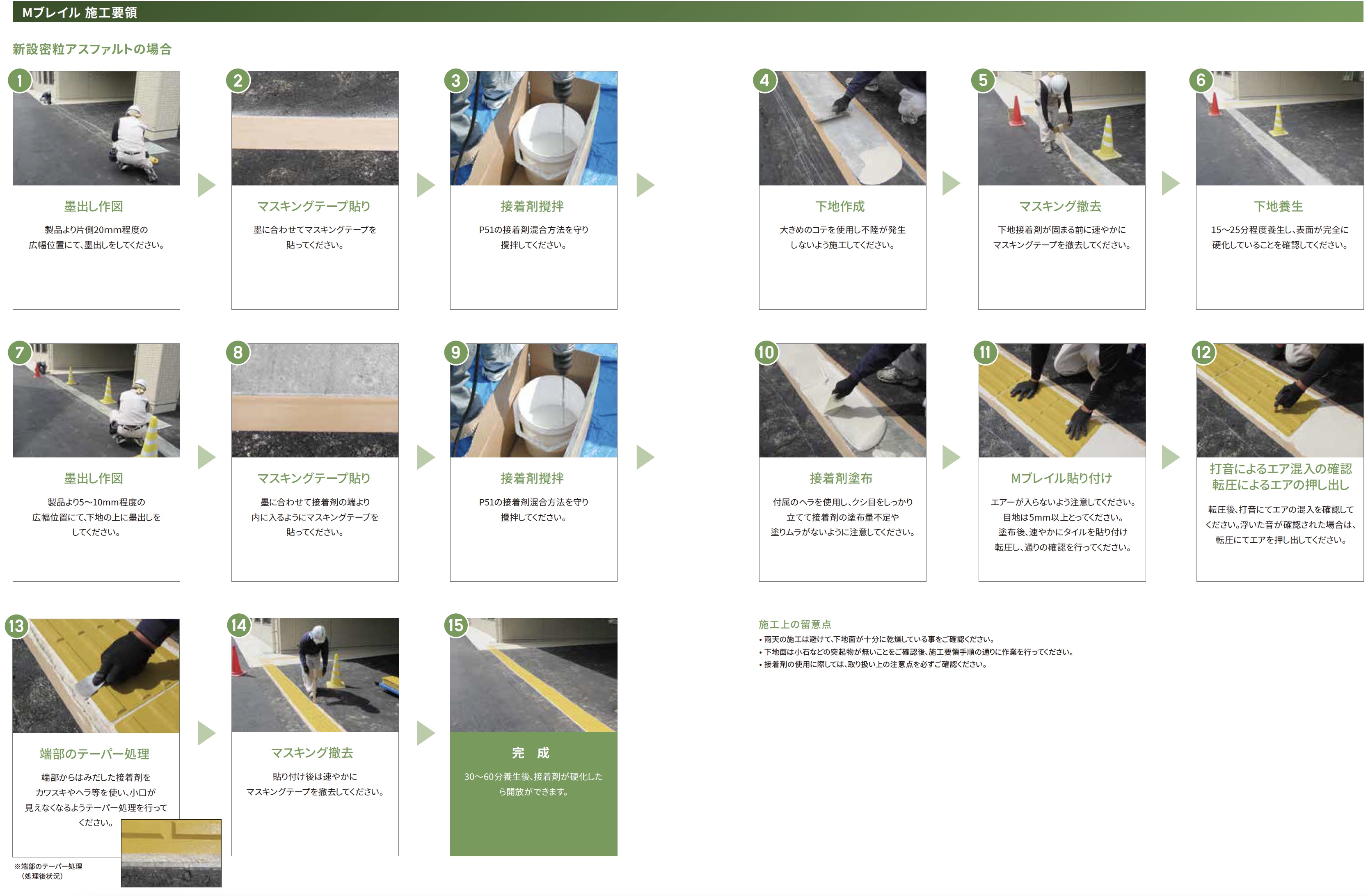

新設密粒アスファルトの場合
①墨出し作図
製品より片側20㎜程度の広幅位置にて、墨出しをしてください。
▼
②マスキングテープ貼り
墨に合わせてマスキングテープを貼ってください。
▼
③接着剤攪拌
接着剤混合方法(メーカ製品カタログ参照)を守り攪拌してください。
▼
④下地作成
大きめのコテを使用し不陸が発生しないよう施工してください。
▼
⑤マスキング撤去
下地接着剤が固まる前に速やかにマスキングテープを撤去してください。
▼
⑥下地養生
15〜25分程度養生し、表面が完全に硬化していることを確認してください。
▼
⑦墨出し作図
製品より片側5〜10㎜程度の広幅位置にて、墨出しをしてください。
▼
⑧マスキングテープ貼り
墨に合わせて接着剤より内に入るようにマスキングテープを貼ってください。
▼
⑨接着剤攪拌
接着剤混合方法(メーカ製品カタログ参照)を守り攪拌してください。
▼
⑩接着剤塗布
付属のヘラを使用し、クシ目をしっかり立てて接着剤の塗布量不足や塗りムラがないように注意してください。
▼
⑪Mブレイル貼り付け
エアーが入らないよう注意してください。
目地は5㎜以上とってください。
塗布後、速やかにタイルを貼り付け転圧し、通りの確認を行ってください。
▼
⑫打音によるエア混入の確認・転圧によるエアの押し出し
転圧後、打音にてエアの混入を確認してください。
浮いた音が確認された場合は、転圧にてエアを押し出してください。
▼
⑬端部のテーパー処理
端部からはみだした接着剤をカワスキやヘラ等を使い、テーパー処理を行ってください。
▼
⑭マスキング撤去
貼り付け後は速やかにマスキングテープを撤去してください。
▼
⑮完成
30〜60分養生後、接着剤が硬化したら開放ができます。
施工・安全上の注意点
  • 雨天の施工は避けて、下地面が十分に乾燥している事をご確認ください。
  • 下地面は小石などの突起物が無いことをご確認後、施工要領手順の通りに作業を行ってください。
  • 接着剤の使用に際しては、取り扱い上の注意点を必ずご確認ください。
  • 特に接着剤攪拌の際の、硬化剤使用量は「路面温度」に適した量をご使用ください。

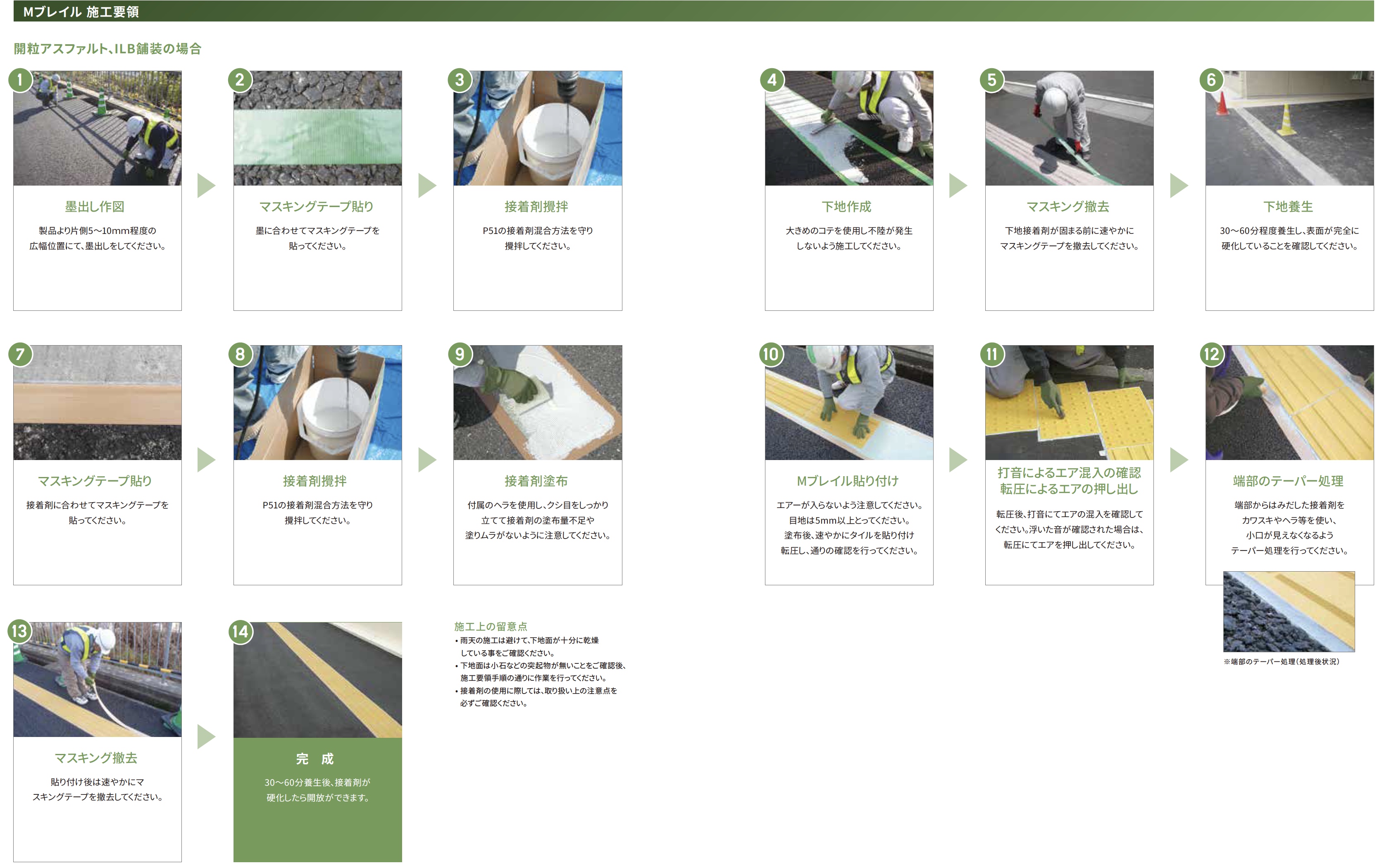

開粒アスファルト・ILB舗装の場合
①墨出し作図
製品より片側5〜10㎜程度の広幅位置にて、墨出しをしてください。
▼
②マスキングテープ貼り
墨に合わせてマスキングテープを貼ってください。
▼
③接着剤攪拌
接着剤混合方法(メーカ製品カタログ参照)を守り攪拌してください。
▼
④下地作成
大きめのコテを使用し不陸が発生しないよう施工してください。
▼
⑤マスキング撤去
下地接着剤が固まる前に速やかにマスキングテープを撤去してください。
▼
⑥下地養生
30〜60分程度養生し、表面が完全に硬化していることを確認してください。
▼
⑦マスキングテープ貼り
墨に合わせて接着剤より内に入るようにマスキングテープを貼ってください。
▼
⑧接着剤攪拌
接着剤混合方法(メーカ製品カタログ参照)を守り攪拌してください。
▼
⑨接着剤塗布
付属のヘラを使用し、クシ目をしっかり立てて接着剤の塗布量不足や塗りムラがないように注意してください。
▼
⑩Mブレイル貼り付け
エアーが入らないよう注意してください。
目地は5㎜以上とってください。
塗布後、速やかにタイルを貼り付け転圧し、通りの確認を行ってください。
▼
⑪打音によるエア混入の確認・転圧によるエアの押し出し
転圧後、打音にてエアの混入を確認してください。
浮いた音が確認された場合は、転圧にてエアを押し出してください。
▼
⑫端部のテーパー処理
端部からはみだした接着剤をカワスキやヘラ等を使い、テーパー処理を行ってください。
▼
⑬マスキング撤去
貼り付け後は速やかにマスキングテープを撤去してください。
▼
⑭完成
30〜60分養生後、接着剤が硬化したら開放ができます。
施工・安全上の注意点
  • 雨天の施工は避けて、下地面が十分に乾燥している事をご確認ください。
  • 下地面は小石などの突起物が無いことをご確認後、施工要領手順の通りに作業を行ってください。
  • 接着剤の使用に際しては、取り扱い上の注意点を必ずご確認ください。
  • 特に接着剤攪拌の際の、硬化剤使用量は「路面温度」に適した量をご使用ください。
  • ILBやタイル目地に段違いがある場合は、下地作成の工程(上記④)において、平滑に解消してください。Mブレイル貼付け時、エア混入の要因となります。
施工例
画像1
東京都日比谷通り
画像2
東京都江東区
画像3
東京都新宿区
画像4
東京都千代田区
画像5
東京都新宿区
画像6
東京都港区

クリヤマジャパン株式会社

MMA樹脂製点字タイル【300×600】

※送料や納期については購入手続き後のご案内となるため、当サイトでは仮注文受注システムを採用しております。

関連商品一覧

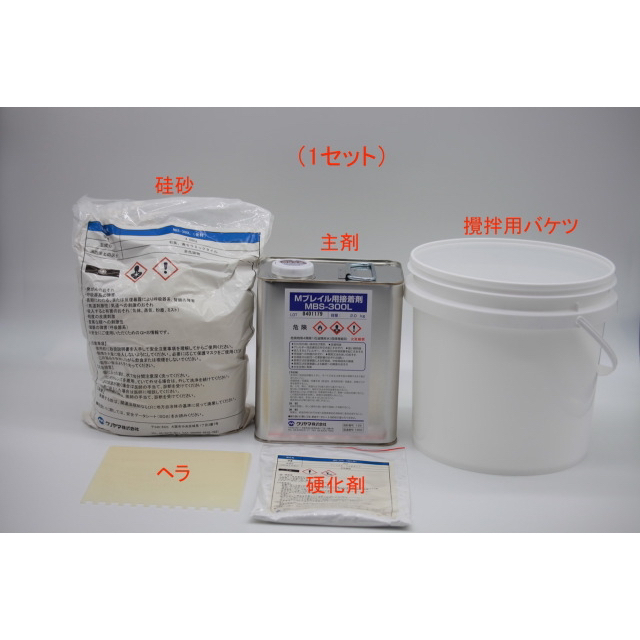

MMA樹脂製点字タイル専用接着剤
