TACプレス用接続部品・45°Y字管

価格: ¥2,904 (税込) ¥6,072 (税込)
サイズ:
接続継手:

価格と在庫を一覧で確認する

価格:
配送先:
※配送先を必ずご指定下さい
数量:

返品についての詳細はこちら

twitter

                               

                                    トールエクスプレス


軽量かつ可とう性に優れ抜群の施工性を実現【TACプレス用接続部品/45°Y字継手】

『TACプレスについて』
高密度ポリエチレンを独自の形状に波付け加工し、耐圧縮強度が一段と向上。軽く取扱いが容易で、耐薬品性、耐寒性に優れ、しかも高盛土の外圧荷重に耐えるヘビーデューティパイプです。内外面コルゲート構造で可とう性を持つため曲げ施工が可能です。TACプレス・TACプレス 有孔の2タイプで土木現場の多様なニーズに対応できます。


45°Y字継手については、本体と直管継手またはレジューサーのセット価格になります。

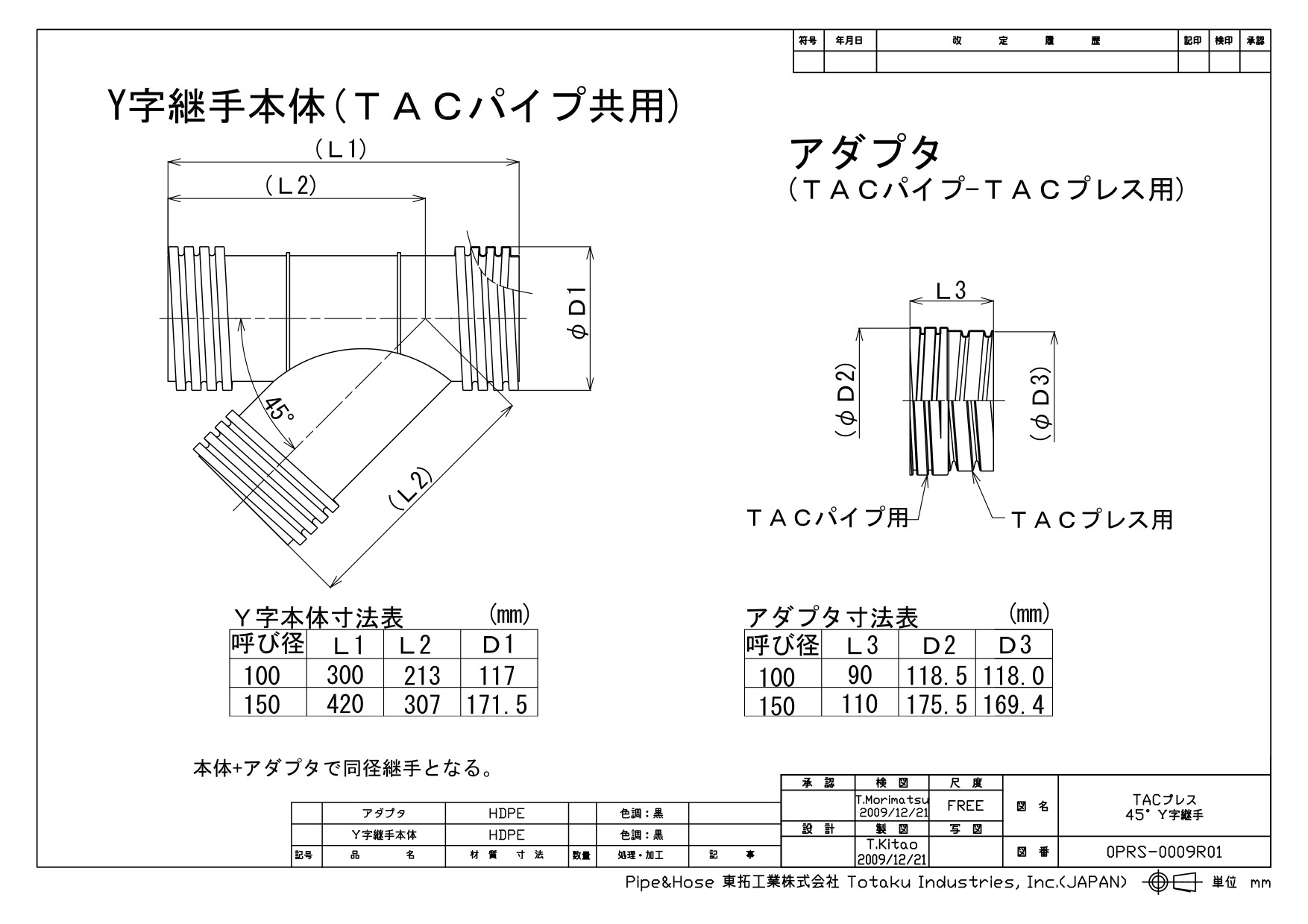

■45°Y字継手
・75×75用
・100×75用
・100×100用
・150×75用
・150×100用
・150×150用


■接続継手種類【直管継手またはレジューサーをお選び下さい】
   ※止水性確保のためには別途エポキシパテが必要となります。

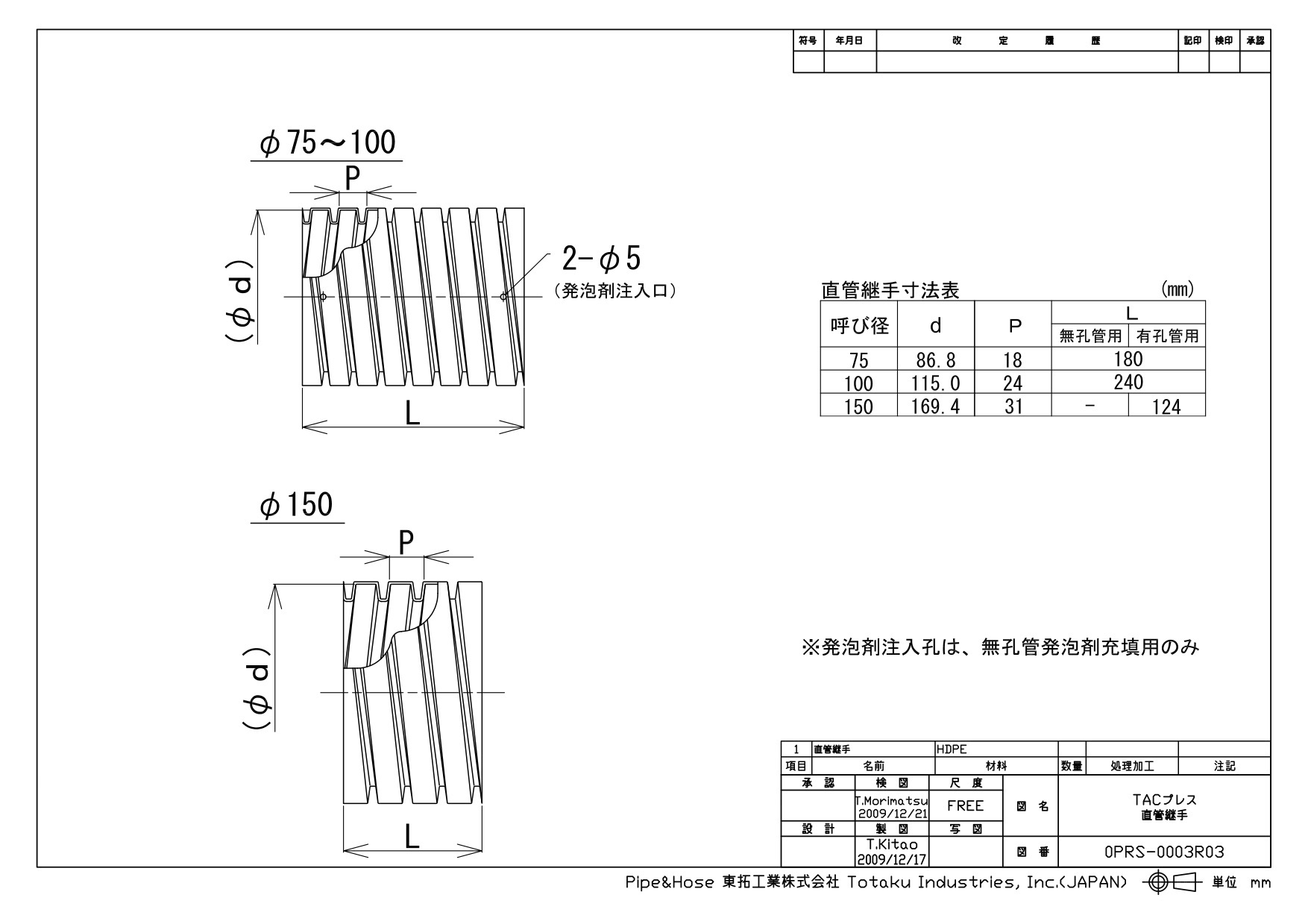

●直管継手
・𝟇75無孔管用発泡剤込
・𝟇100無孔管用発泡剤込
・𝟇75有孔管用
・𝟇100有孔管用
・𝟇150有孔管用
●レジューサー
・𝟇100-𝟇75
・𝟇150-𝟇75
・𝟇150-𝟇100




■特徴
1.軽量です。
   他種管に比べ軽く、運搬取り扱いがきわめて容易。作業の省力化に大きく貢献します。
2.高外圧に耐えます。
   独自の波付け形状により、管自体の鋼性を高めています。
   さらに、そのタワミ性により、周囲の土砂の抵抗土圧と相まって高盛土の外圧荷重に耐えます。
3.可とう性に優れています。
   可とう性に優れ、曲り配管が可能で軟弱地盤の不等沈下へも追随できます。許容曲げ半径は直径の10倍です。
4.抜群の施工性。
   軽く、対応性があるため、コンクリート打ちなどの特別な基床が不要で、工期の短縮と経費の節減が可能です。
5.耐薬品性にすぐれ腐蝕しません。
   ポリエチレン樹脂を使用していますので、耐薬品性に優れています。
6.耐寒性に優れています。
   各種プラスチックの中でも耐寒性に優れるポリエチレン樹脂を使用しています。

※用途
●宅地造成・ゴルフ場・グラウンド・林道・農業用などの集排水に、幅広くご使用いただけます。
●宅地造成、ゴルフ場造成
●グラウンド、工場敷地内
●林道、作業道、農道造成
●水田、畑地、かんがい用
●土木現場の仮設排水


▲注意事項▲
・許容変形率を超える設計はしないで下さい。
・口径の決定は、流量に十分な余裕をみて行って下さい。
・無孔管を湧水地盤や、土被りが浅い場所に埋設される場合は、浮力の検討を行ってください。
・裏込材、フィルター材は、パイプの種類,地盤,土被り,活荷重等を考慮して、条件にあったものを選定して下さい。
・マンホール,桝等とパイプの接続部では不等沈下が生じないように、相互の基礎の支持力にバランスをもたせて下さい。
・管底側部は、裏込め材が回り込みにくく締め固め不足が生じやすいので材料を盛りつけ、足突き、突き棒又は棒状バイブレーター等でよく突き固めて下さい。
・パイプの取水口から土砂が流入しないように対策を施して下さい。
・盛土してすぐの地盤にパイプを敷設する場合は、地盤の不等沈下が予想されるため、軟弱地盤における基礎工法に基づいて施工して下さい。
・施工途中、土被りが浅い時にパイプの上を重機が通る場合は、集中荷重を受けて部分的に変形する恐れがありますので、施工途中も考慮した条件で設計して下さい。
   やむをえない場合は、鉄板等を敷いて保護して下さい。
・設置場所として斜面の沿う位置や盛土の法尻等の位置等、偏圧を受ける設計は避けて下さい。
・運送会社営業所での受取の場合は、メーカー指定の運送会社となります。お近くの営業所をご確認されて下さい。
   ▶︎▶︎運送会社:トールエクスプレス

▼詳しくはメーカーサイトをご覧下さい。
