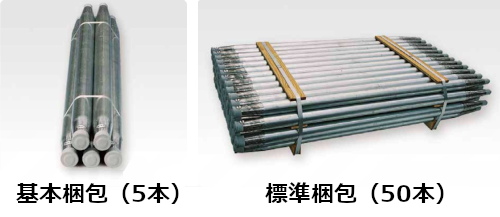

鋼管杭 関西大学引抜強度共同試験実施済 打ち込み杭「くい丸®」 打ち込み杭のスタンダード！ 現場の人件費削減と安全を同時に実現 様々な用途に使える 累計1000万本のロングセラー くい丸®は、長年にわたり、多くのプロユーザから支持されてきた鋼管杭です。 円盤状のプレートを全周熔接。ハンドプレーカー等を使用して素早く大量に打ち込むことが出来ます。 繰返し使用可能 カエリができにくい サビに強い 壊れにくく曲がりにくい、強度と使い勝手が飛躍的に向上する魔法のカタチです。 かさばらない 優れた耐久性 高品質の亜鉛めっき鋼菅を使用。サビに強く、コストと性能のバランスに優れています。 サビに強い亜鉛めっき鋼菅 標準仕様と厚めっき仕様 選べる太さ7種類 尖ったハガネ材を全周熔接。足場菅では施工の困難なアスファルトや石混じりの地盤にも施工可能。 押込み・引抜き強度が強い 難地盤に施工可能 作業性アップ 高い引抜き強度が必要な、仮囲い・フェンス・太陽光発電基礎等の用途において力を発揮します。 サビに強く耐久性に優れています。 足場管では施工の困難なアスファルトや石混じりの地盤等の難地盤にも対応可能です。 重ねて置いた場合でもかさばらず、安全・省スペースに配送や保管が可能です。 頭部が壊れにくく、施工後の美観に優れています。 環境負荷とコストを削減することができます。 製品仕様 NETIS登録商品・KT-990237-VE ＜全種共通仕様＞ ＜各種別仕様＞ ■ このページで購入できる製品の仕様内容 製造可能サイズと重量ラインナップ ■ このページで購入できる製品の重量 レギュラー品・準レギュラー品はメーカーにて常時在庫いたしております。万一在庫不足時には納品予定日をお知らせします。 長さは呼び寸です。実際の長さは呼び寸よりも少し長くなります。 【配送料金目安】 くい丸の発送のみに適用した、参考配送料となります。 納品場所により、中継料金や割増が発生する場合がございます。 個人宅や屋号がない配送先、チャーター便等はお問い合わせをお願いします。 車上渡しとなります。荷下ろしは、お客様ご自身でお願い致します。 運送会社及び車両や配送時間のご指定はできません。 運送会社へのお引き取りが便利です。詳しくはお問い合わせをお願いします。 【出荷/荷姿】 5本からは基本梱包の組み合わせで出荷。 基本梱包10束でフォークリフト対応の標準梱包（50本）となります。 くい丸の耐久性は地質や周辺の環境の影響を受けるため、一概に耐用年数を設定することは出来ません。 くい丸鋼管部の予測耐用年数 腐食速度（g/㎡/年） 標準仕様の予測耐用年数（年） ※標準仕様（Z27相当） 厚めっき仕様の予測耐用年数（年） ※厚めっき仕様（Z60相当） 富士山登山道 富士山登山道では、耐久性に優れたくい丸が転落防止用の柵として使用されています。 富士山防獣ネット 防獣ネットはある程度の高さのネットを支える必要があるので、打ち込みやすいくい丸は最適です。 奈良県奈良市現場 道路工事等で使用する場合には、砂利道やアスファルトに施工可能なくい丸が便利です。 林道の確保 くい丸は頭部を全周熔接していますのでサビに強く、長い期間にわたって耐久力を保持し続けます。また、保管中に傷みにくく、災害用の備蓄資材としても有効です。 大阪平成淀川大花火大会会場 くい丸は美観と安全性に優れていますので、イベント会場など不特定多数の人間の手に触れるところに施工する場合でも安心です。 林道の確保 クランプと足場菅で仮設歩道をガードしています。端面が加工されていますので、学童が通るような場所でも安心です。 施工について 多くの地盤では、小型の鉄製ハンマーや樹脂ハンマーで施工できます。 アスファルトや石の多く混ざった地盤等の難地盤に施工される場合や、現場で大量にくい打ちされる場合には、くい打ち丸の各種キャップ（別売）を使用するとハンドブレーカーやバックホーで素早くラクに大量のくい打ち作業が可能です。 カケヤ（鉄大ハンマー）を使用する場合は、直接くい丸の頭部を叩くとハンマーの鉄と東部が上がって塑性変形を起こします。 注意事項 本製品はフック、ハンガーは含まれておりません。 地中に打ち込む杭としての用途以外には使用しないでください。 杭打ち作業は作業者と周囲の安全を確保して行って下さい。 地中の電線や水道管を破損しないように十分注意して施工してください。 尖端部が尖っていますので、取り扱いに十分注意して下さい。 商品が劣化・破損している場合には使用しないで下さい。 保管の際には安全な場所に保管して下さい。 杭としての強度は直径・打ち込む深さ・地盤の固さ等により変動します。 返品は受けかねますので、ご注文の際は仕様、数量を必ずご確認をお願いします。 搬入については、4t車進入範囲車上渡しとなります。必ず搬入周辺のご確認をお願いします。 表示価格には組立費、施工費等は含まれておりません。 個人宅配送対応品！ 離島や一部地域では、お届けできないエリアもございます。詳しくはお問い合わせ下さい。 場合によって配送料が割り増しになることがございますので、ご了承下さい。 チャーター便指定の場合、注文確定後の変更は出来ません。（運送方法について）
くい丸®とは？
アスファルトや固い地盤にも打ち込み可能な施工性と、抜けにくさ（押込み・引抜きの強度が単管パイプの2.5倍※）が特徴です。
※株式会社くい丸と関西大の共同試験結果。（2011年実施）構 造
頭 部
絞 り
鋼管部
尖端部
特 徴
また、頭部が壊れにくく、密閉構造の為パイプの内側がサビにくい特徴があります。

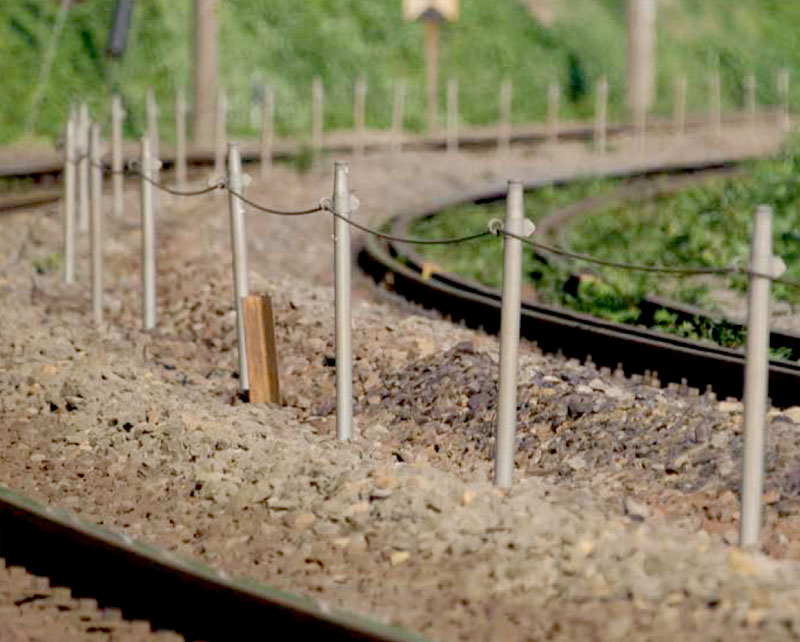

繰り返しの使用に耐える高い耐久性は、仮設リース資材やイベント用資材としてだけでなく、長期にわたって使用が続く鉄道・太陽光発電所等で使用する場合にも威力を発揮します。
また、作業性の向上によって、現場の大幅な人件費削減が期待できます。
施工には、取り扱いの便利なハンドブレーカーがお勧めです。
カエリができにくいので安全性にも優れています。
また、使用後はスクラップとして再資源化が可能です。
製品詳細
めっき
溶融亜鉛めっき
尖端部材質
ハガネ材（S45C）
塗装等
常温亜鉛めっき仕上げ（熔接部分）
製造
日本製

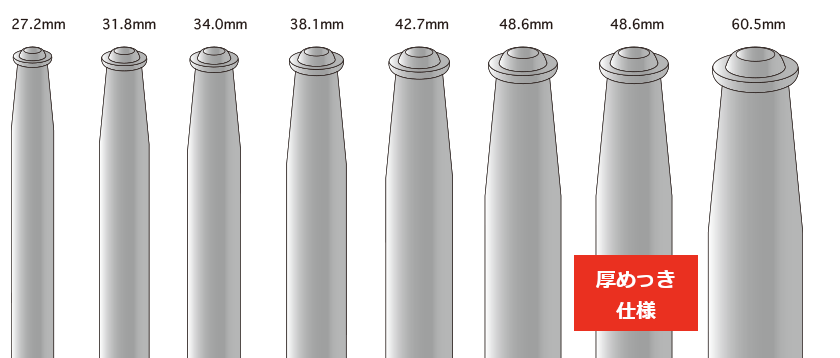

タイプ
膜厚
鋼管部材質
鋼管部肉厚
頭部材質
直径27.2㎜
標準仕様
Z27相当
STK-400
1.9㎜
普通鋼（SWRCH）
直径31.8㎜
標準仕様
Z27相当
STK-400
1.6㎜
普通鋼（SWRCH）
直径34.0㎜
標準仕様
Z27相当
STK-400
2.3㎜
普通鋼（SWRCH）
直径38.1㎜
標準仕様
Z27相当
STK-400
2.3㎜
普通鋼（SWRCH）
直径42.7㎜
標準仕様
Z27相当
STK-500
2.4㎜
普通鋼（SWRCH）
直径48.6㎜
標準仕様
Z27相当
STK-500
2.4㎜
普通鋼（SWRCH）
直径48.6㎜
厚めっき仕様
Z60相当
STK-500
2.4㎜
ハガネ材（S45C）
直径60.5㎜
標準仕様
Z27相当
STK-400
2.3㎜
普通鋼（SWRCH）
□ 受注生産品 ■ 準レギュラー品 □ レギュラー品
長さ
300
(㎜)長さ
400
(㎜)長さ
500
(㎜)長さ
600
(㎜)長さ
700
(㎜)長さ
800
(㎜)長さ
900
(㎜)長さ
1000
(㎜)長さ
1100
(㎜)長さ
1200
(㎜)長さ
1300
(㎜)長さ
1400
(㎜)長さ
1500
(㎜)長さ
1600
(㎜)長さ
1700
(㎜)長さ
1800
(㎜)長さ
1900
(㎜)長さ
2000
(㎜)
直径
27.2
(㎜)0.4
(kg)0.5
(kg)0.6
(kg)0.7
(kg)0.8
(kg)1.0
(kg)1.1
(kg)1.2
(kg)1.3
(kg)1.4
(kg)1.5
(kg)1.7
(kg)1.8
(kg)1.9
(kg)2.0
(kg)2.1
(kg)2.3
(kg)2.4
(kg)
直径
31.8
(㎜)-
0.5
(kg)0.6
(kg)0.7
(kg)0.8
(kg)1.0
(kg)1.1
(kg)1.2
(kg)1.3
(kg)1.4
(kg)1.5
(kg)1.7
(kg)1.8
(kg)1.9
(kg)2.0
(kg)2.1
(kg)2.3
(kg)2.4
(kg)
直径
34.0
(㎜)-
0.7
(kg)0.9
(kg)1.1
(kg)1.3
(kg)1.4
(kg)1.6
(kg)1.8
(kg)2.0
(kg)2.2
(kg)2.3
(kg)2.5
(kg)2.7
(kg)2.9
(kg)3.1
(kg)3.2
(kg)3.4
(kg)3.6
(kg)
直径
38.1
(㎜)-
-
1.0
(kg)1.2
(kg)1.4
(kg)1.6
(kg)1.8
(kg)2.0
(kg)2.2
(kg)2.4
(kg)2.6
(kg)2.8
(kg)3.0
(kg)3.2
(kg)3.5
(kg)3.7
(kg)3.9
(kg)4.1
(kg)
直径
42.7
(㎜)-
-
1.2
(kg)1.4
(kg)1.7
(kg)1.9
(kg)2.2
(kg)2.4
(kg)2.6
(kg)2.9
(kg)3.1
(kg)3.3
(kg)3.6
(kg)3.8
(kg)4.1
(kg)4.3
(kg)4.5
(kg)4.8
(kg)
直径
48.6
(㎜)-
-
1.4
(kg)1.6
(kg)1.9
(kg)2.2
(kg)2.5
(kg)2.7
(kg)3.0
(kg)3.3
(kg)3.5
(kg)3.8
(kg)4.0
(kg)4.4
(kg)4.6
(kg)4.9
(kg)5.2
(kg)5.5
(kg)
直径
48.6
(㎜)
※厚めっき-
-
1.4
(kg)1.7
(kg)2.0
(kg)2.2
(kg)2.5
(kg)2.8
(kg)3.1
(kg)3.4
(kg)3.7
(kg)3.9
(kg)4.1
(kg)4.5
(kg)4.8
(kg)5.1
(kg)5.3
(kg)5.6
(kg)
直径
60.5
(㎜)-
-
-
2.0
(kg)2.3
(kg)2.6
(kg)3.0
(kg)3.3
(kg)3.6
(kg)4.0
(kg)4.3
(kg)4.6
(kg)5.0
(kg)5.3
(kg)5.6
(kg)5.9
(kg)6.3
(kg)6.6
(kg)
〜10kg
〜20kg
〜30kg
〜40kg
〜60kg
〜80kg
〜100kg
〜150kg
〜200kg
北海道
1,500
2,000
2,200
2,800
3,600
4,200
5,200
7,000
7,900
本州
1,000
1,700
1,900
2,300
3,100
3,300
4,100
5,300
6,700
九州
1,000
1,700
1,900
2,300
3,100
3,300
4,100
5,300
6,700
四国
1,000
1,700
1,900
2,300
3,100
3,300
4,100
5,300
6,700
沖縄本島
1,800
2,200
2,400
3,100
4,200
5,300
5,800
7,900
9,900
くい丸の耐用年数
使用される方が、現場に応じて安全な期間をご設定下さい。
下表は（社）日本溶接亜鉛鍍金協会による日本の一般的な亜鉛の平均腐食速度から計測した、くい丸鋼管部の大気中での予測耐用年数です。
あくまで平均値を元にした計算上の予測値で、保証値ではないことにご注意下さい。
重工場地帯
12〜18（平均15）
都市地帯
12〜18（平均16）
海岸地帯
11〜14（平均13）
田園地帯
5〜11（平均9）
山間地帯
3〜8（平均6）
乾燥地帯
2〜5（平均4）
重工場地帯
平均8
都市地帯
平均8
海岸地帯
平均10
田園地帯
平均14
山間地帯
平均21
乾燥地帯
平均32
重工場地帯
平均17
都市地帯
平均17
海岸地帯
平均19
田園地帯
平均28
山間地帯
平均42
乾燥地帯
平均63

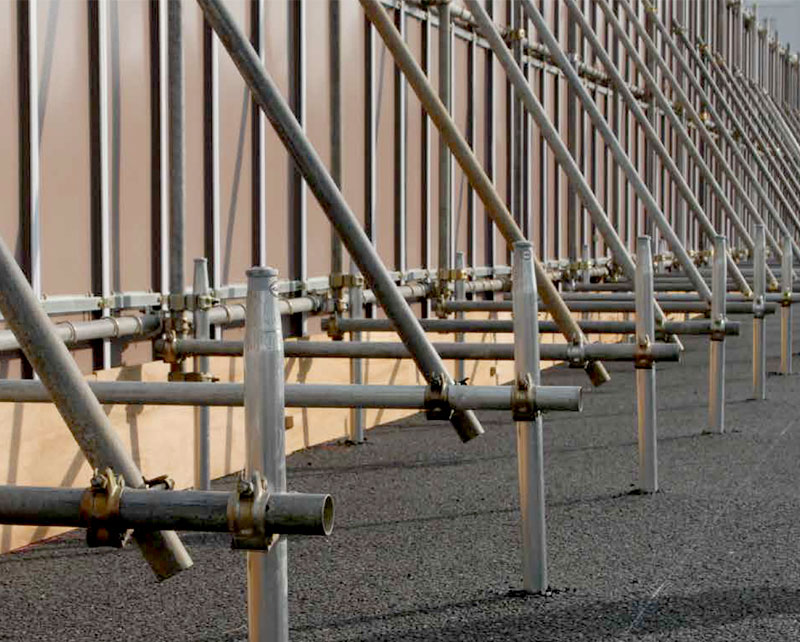

施工例
普段くい打ち作業をされない方でも十分施工可能です。
くい打ち丸手打ちキャップ（別売）を使用すれば、塑性変形を軽減し、より美しい仕上がりになります。
