ジオグリッド資材 透水シート バロン透水シート
透水性インターロッキング、浸透管、雨水貯留浸透設備などに使用されるシート！

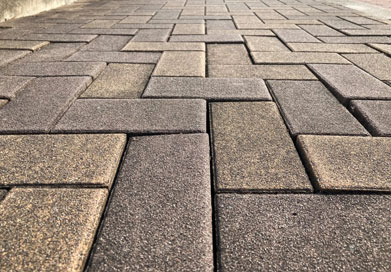

高い透水性と優れたフィルター効果で、浸透した雨水を素早く排出 目の細かいシートで、土壌の流出を防止 透水性インターロッキングブロックで舗装された道は、雨によってブロックの下の砂や土が徐々に流れてしまい、年数の経過に連れブロックに段差が生じてしまいます。 段差が生じたブロック

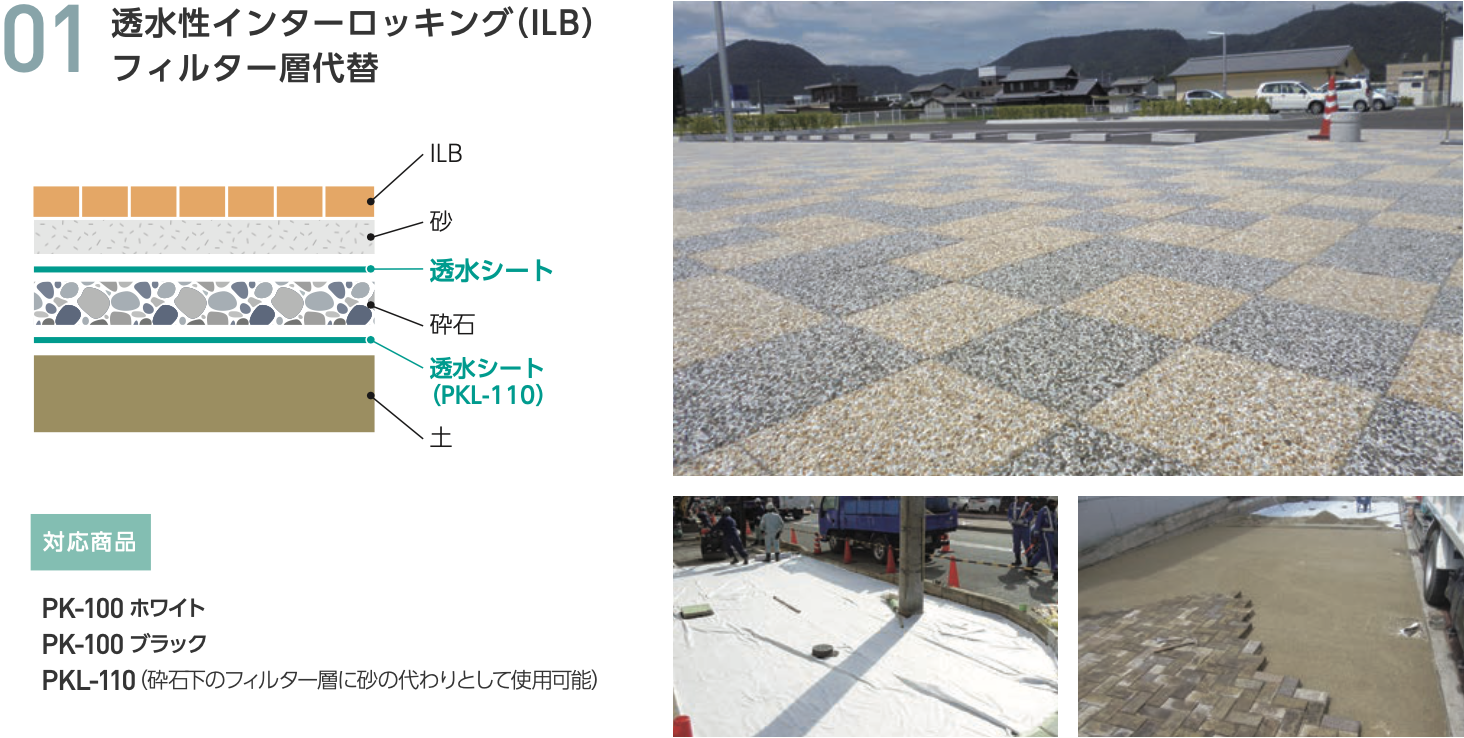

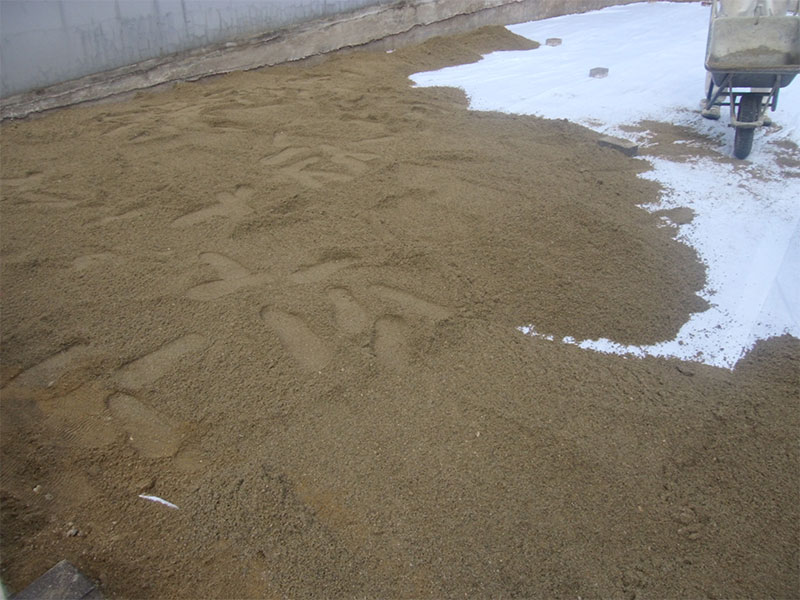

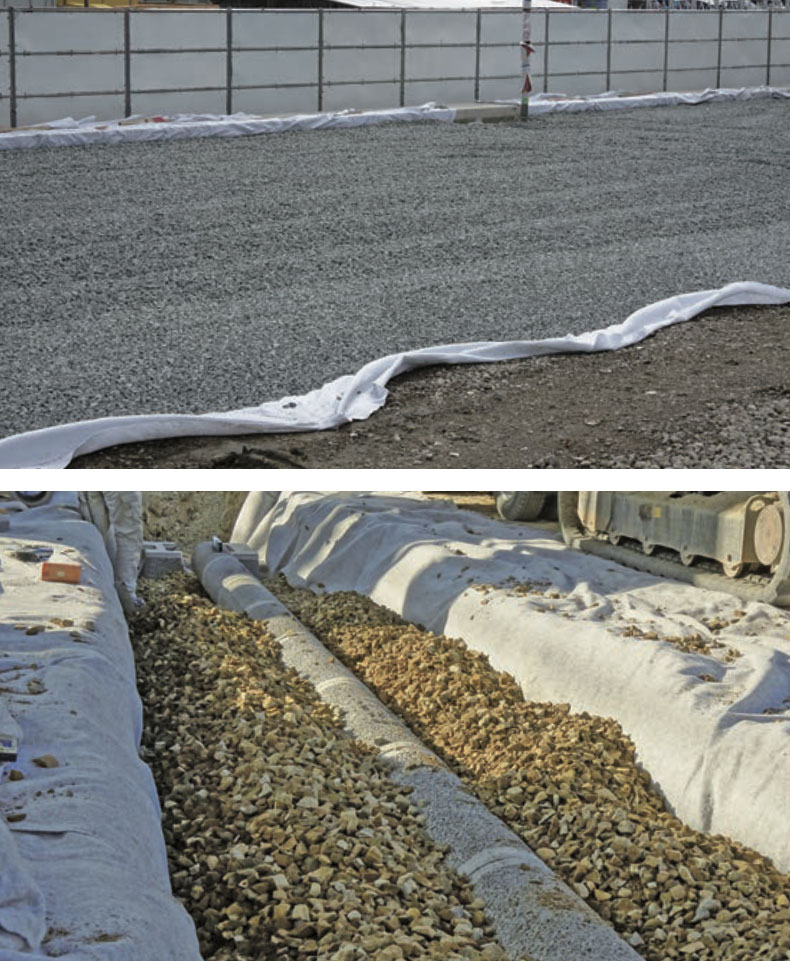

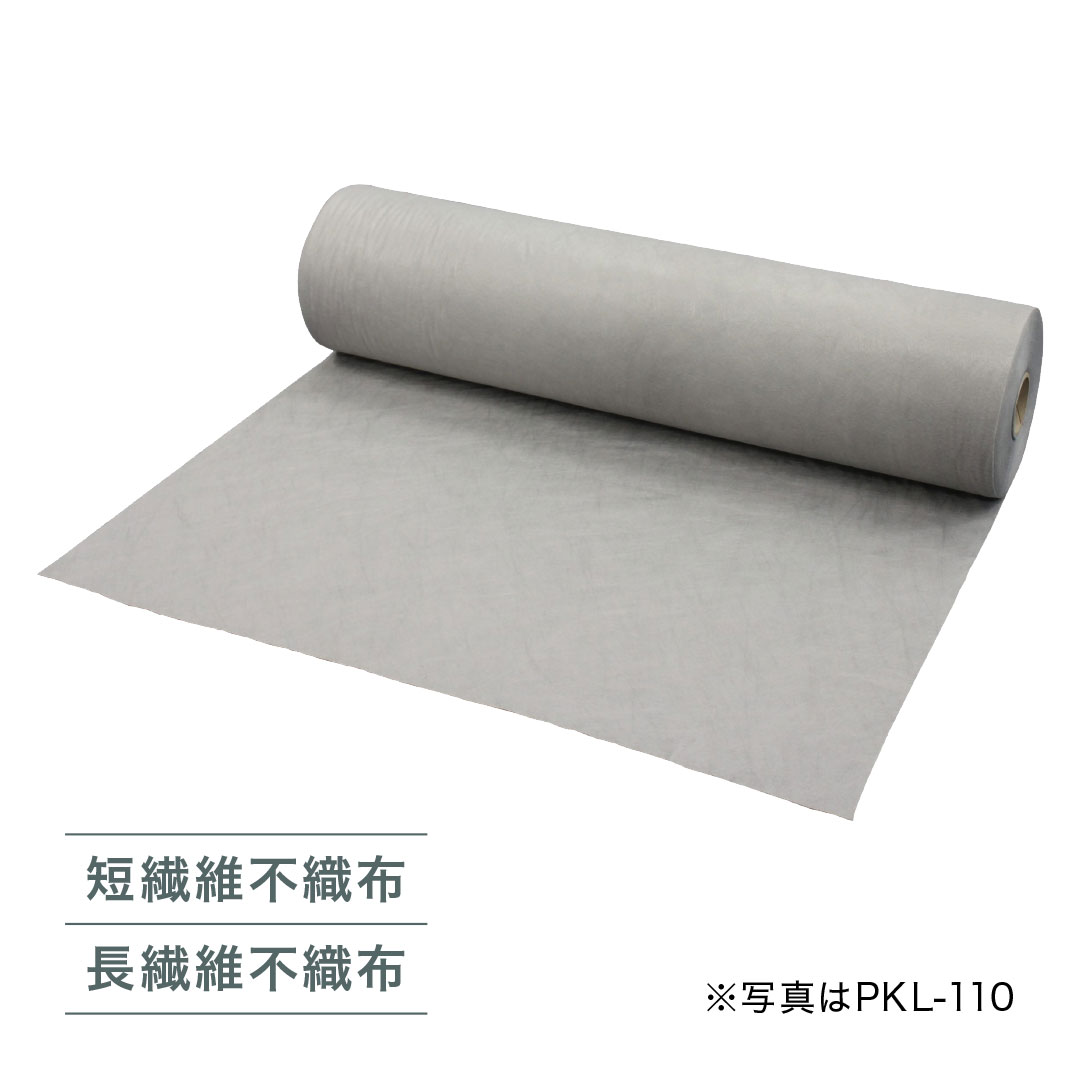

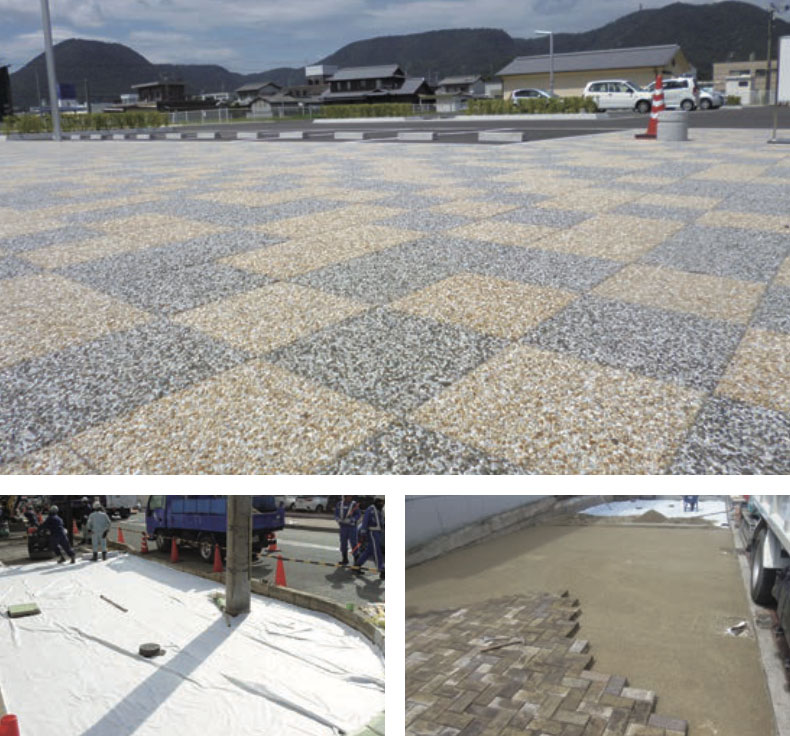

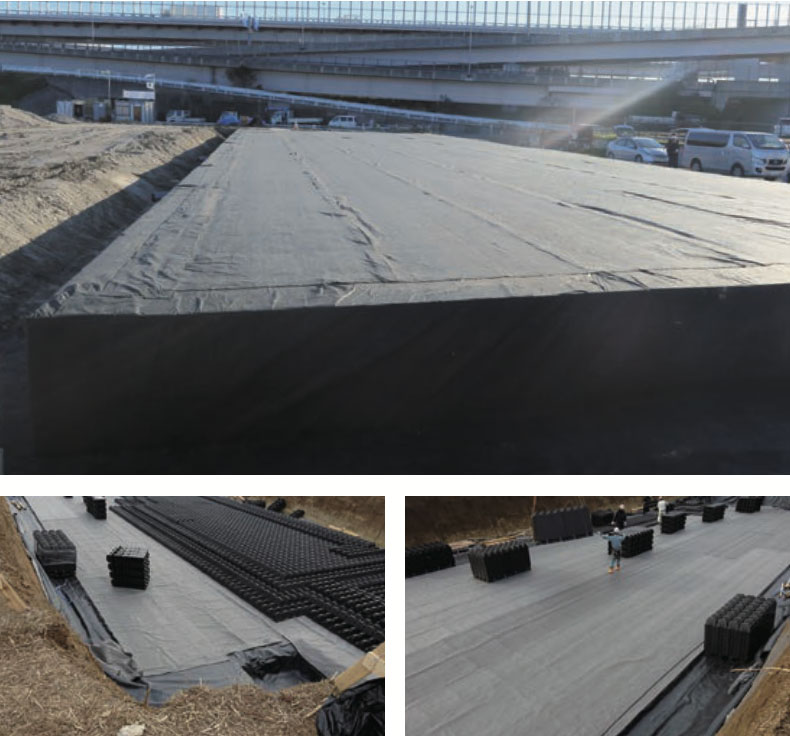

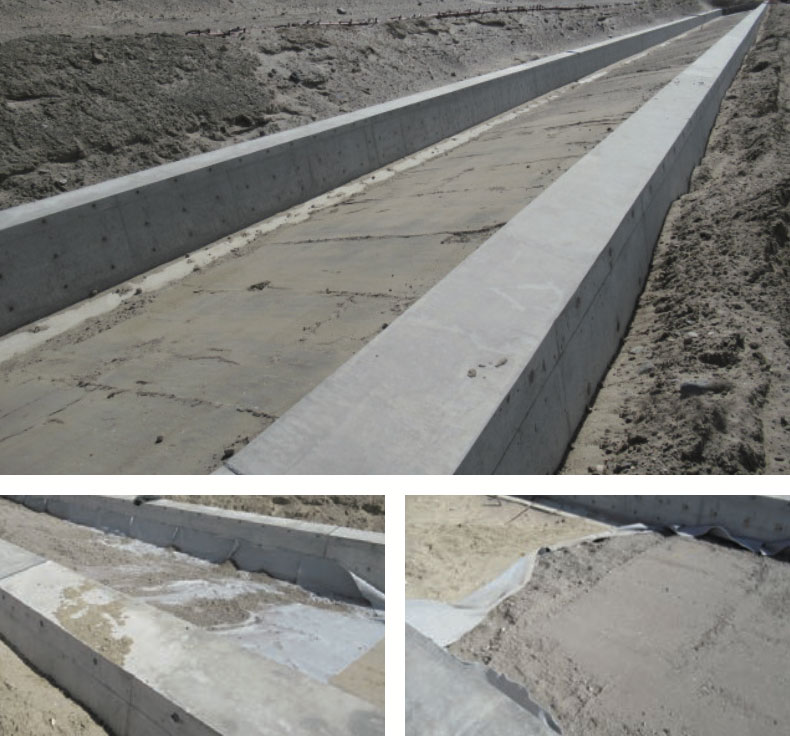

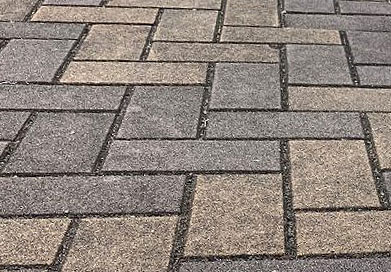

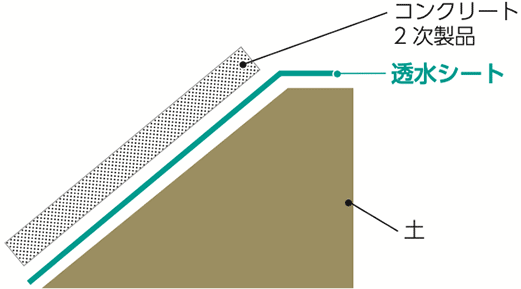

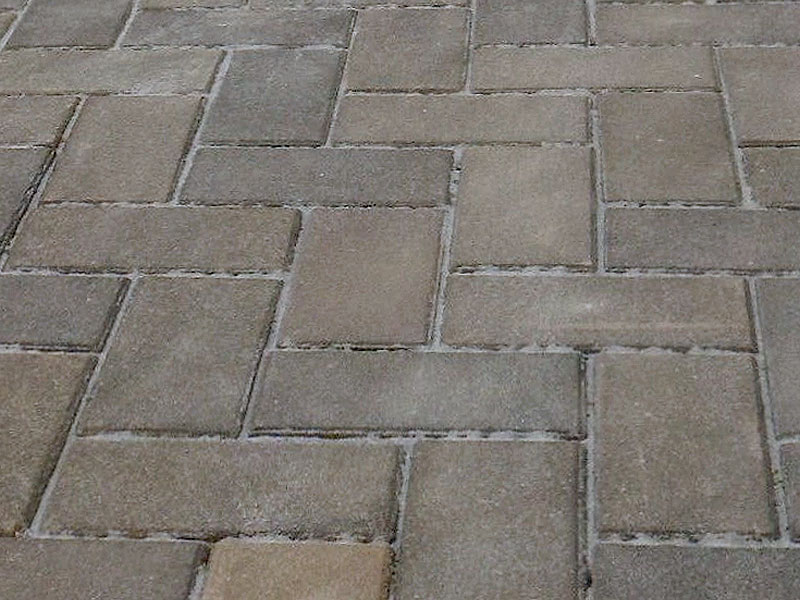

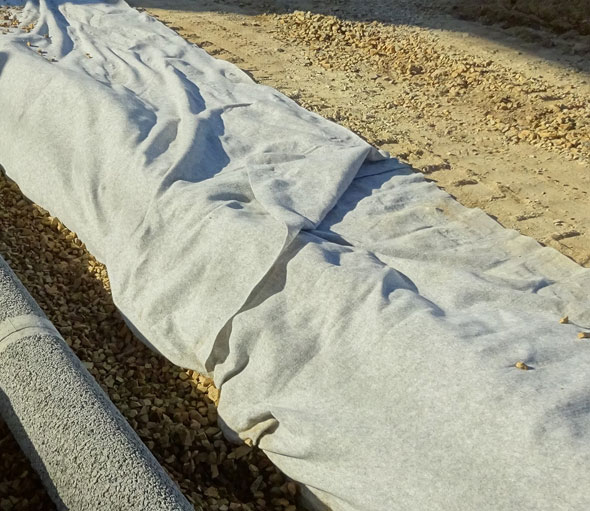

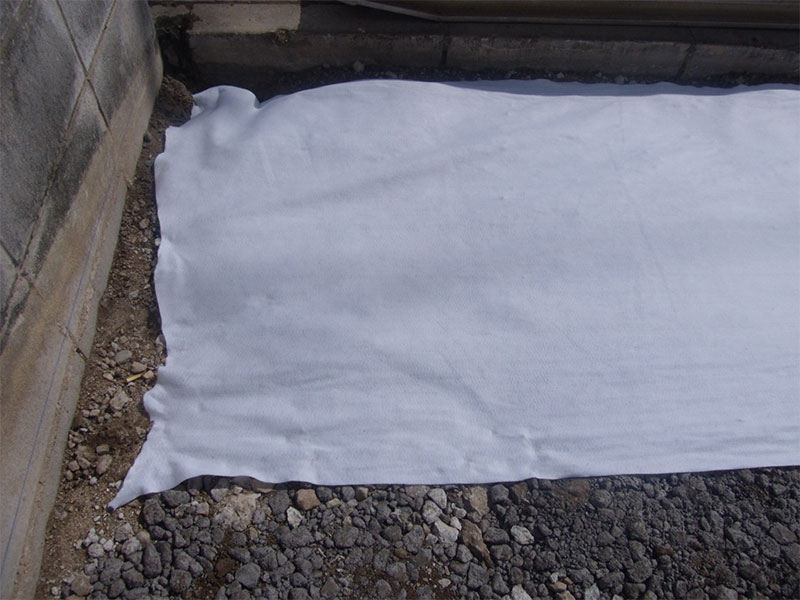

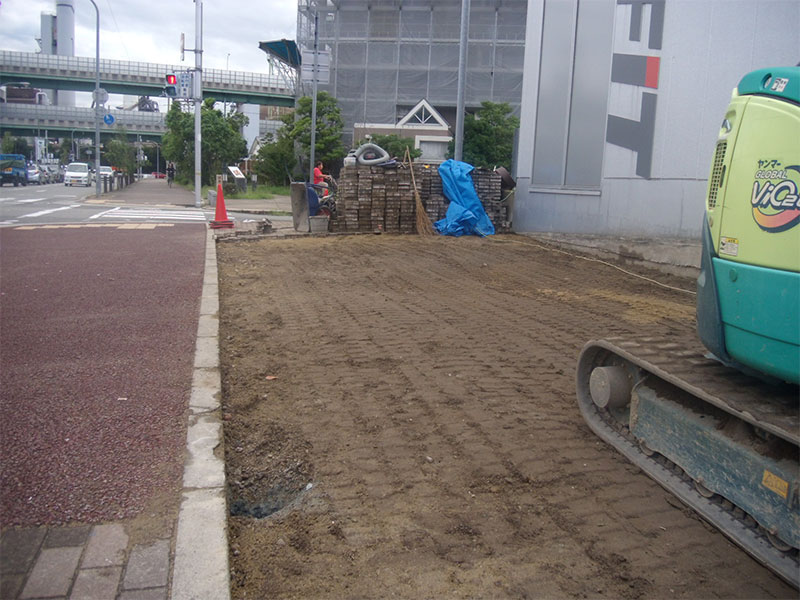

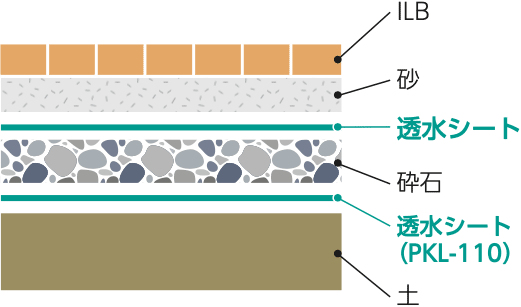

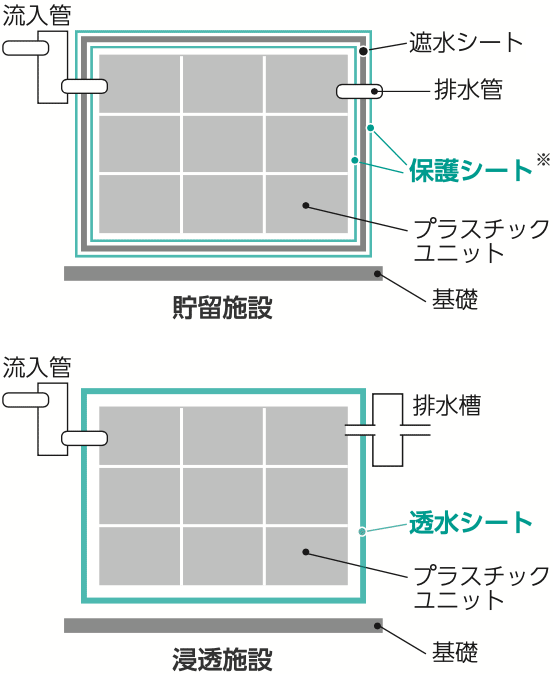

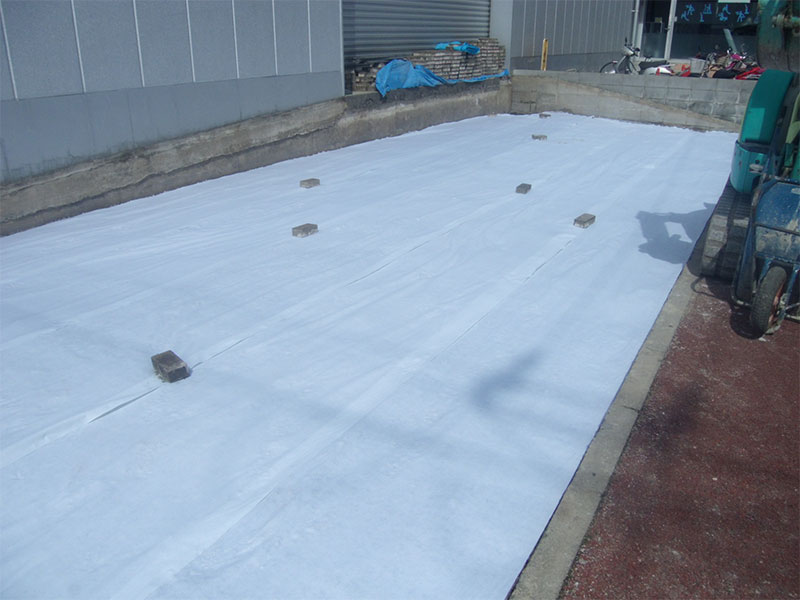

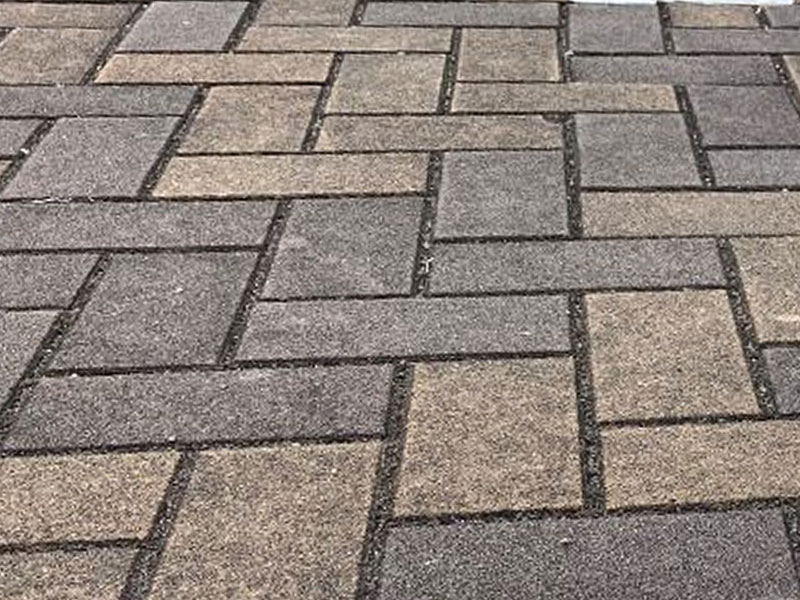

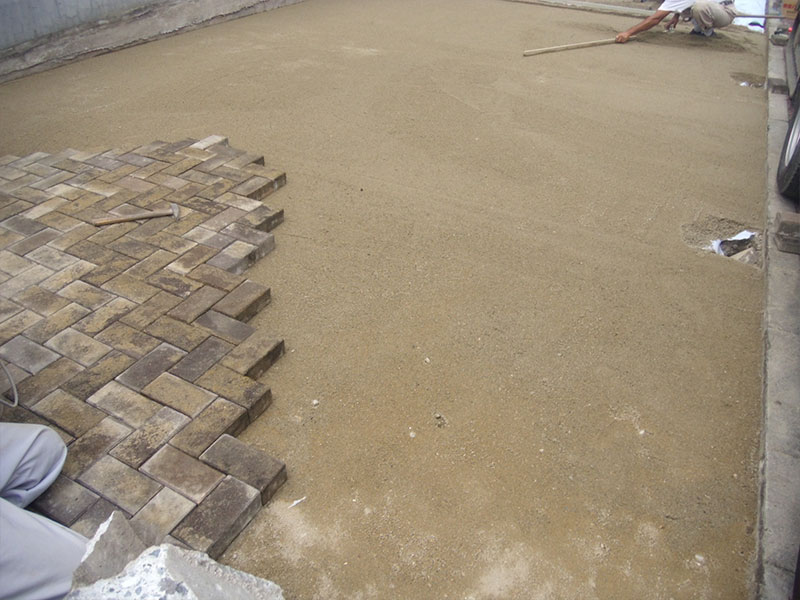

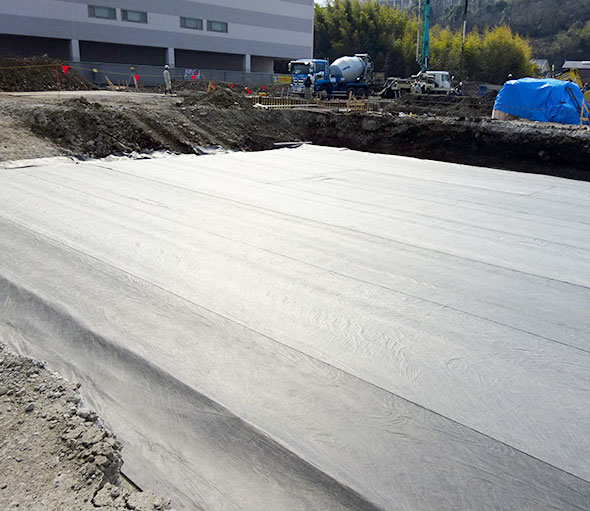

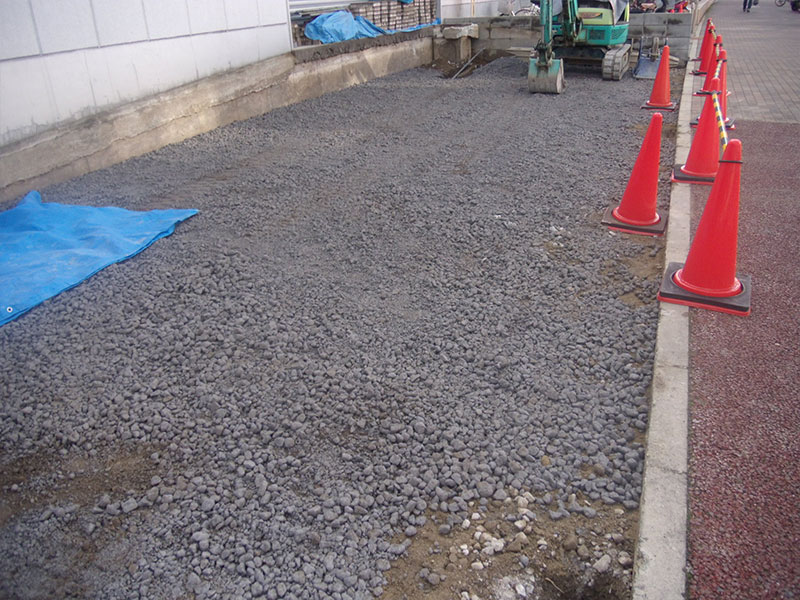

バロン透水シートで段差解消 製品規格 ※1：引張強度は(N/5㎝)の数値をもとに算出しています。 材質：ポリエステル 短繊維と長繊維の違い 短繊維不織布とは連続しない繊維により構成される不織布で、長繊維不織布とは連続する繊維の集まりにより構成される不織布です。そのため同じ質量であっても、長繊維不織布の方が引張強度は高くなります。 施工事例 透水性インターロッキング（ILB） 対応商品 PK-100 ホワイト PK-100 ブラック PKL-110 UR都市機構様のILB工事では引張強度245N/5cmが要求されるため、PK-150が適当 浸透砕石沈下防止 対応商品 PK-200 PKL-110 吸出し防止など 対応商品 PK-550 雨水貯留浸透施設 対応商品 PKL-400（外側、内側） PK-500（外側、内側） ※貯留施設では透水シートを「保護シート」と表記 施工方法 STEP1 下地作業 まずは、土だけの状態にして十分に整地・転圧作業を行います。この整地・転圧作業を怠り不陸のある状態でブロックを敷くと、仕上がりもガタガタになるので要注意です。 STEP2 透水シート敷設① 下地作業完了後、透水シートを敷きます。「重ね部分」を作らないと隙間から土や砂が流れてこんでしまうため、シート同士を5㎝以上重ねるようにしてください。 透水シート敷設② 透水シート敷設後、土をかぶせ不陸が起こらないよう締め固めます。 STEP3 施工完了 透水シートを入れてからインターロッキングブロックを敷くと、写真のようにきれいな仕上がりに（写真左）。施工から6年経過した現在も、凹凸無く、きれいな状態を保持（写真右）。 使用上の注意点 商品については説明書をよく読んでからご使用下さい。 本来の用途以外にはご使用にならないで下さい。 廃棄の際は、正規の手続きに従って下さい。 施工に関しては、関連法規・条例他を遵守して下さい。 使用上、不明な点は、小泉製麻株式会社までお問い合わせ下さい。
バロン透水シートとは
このような道は、目の不自由な方やご高齢の方、小さなお子さまがつまづき、ケガをする危険があります。
そんな状況を改善するために、バロン透水シートは浸透した雨水を素早く排出し、土壌の流出を防止しすることで、段差の解消、安全な道の維持を実現しました。
特徴
用途
製品詳細
厚さ
(mm)
JIS L 1913準拠厚さ
(mm)
JIS L 1908準拠質量
(g/㎡)引張強度
(N/5cm)引張強度
(kN/m) ※1伸度
(％)透水係数
(cm/sec)幅 × 長さ
(m)
PK-100
ホワイト
0.6
ー
100
（タテ）150
（ヨコ）150（タテ）3.0
（ヨコ）3.0（タテ）30
（ヨコ）501.0×10-1 以上
（1）1 × 100
（2）1.5 × 100
（3）2 × 100
PK-150
2.0
1.5
150
（タテ）250
（ヨコ）250（タテ）5.0
（ヨコ）5.0（タテ）40
（ヨコ）601.0×10-1 以上
（1）1 × 50
（2）2 × 50
PK-200
3.0
2.0
200
（タテ）300
（ヨコ）300（タテ）6.0
（ヨコ）6.0（タテ）80
（ヨコ）801.0×10-1 以上
（1）2 × 15
（2）1 × 25
（3）2 × 25
（4）1 × 50
（5）2 × 50
PK-500
4.2
500
200
（タテ）1000
（ヨコ）1000（タテ）20.0
（ヨコ）20.0（タテ）80
（ヨコ）801.0×10-1 以上
（1）1 × 50
（2）2 × 50
厚さ
(mm)
JIS L 1913準拠厚さ
(mm)
JIS L 1908準拠質量
(g/㎡)引張強度
(N/5cm)引張強度
(kN/m) ※1伸度
(％)透水係数
(cm/sec)幅 × 長さ
(m)
PKL-95
1.0
ー
95
（タテ）250
（ヨコ）250（タテ）5.0
（ヨコ）5.0（タテ）40
（ヨコ）401.0×10-1 以上
（1）1 × 50
（2）2 × 50
PK-100
ブラック
0.5
ー
100
（タテ）290
（ヨコ）150（タテ）5.8
（ヨコ）3.0（タテ）20
（ヨコ）301.0×10-1 以上
（1）1 × 50
（2）2 × 50
PKL-110
1.0
ー
110
（タテ）300
（ヨコ）300（タテ）6.0
（ヨコ）6.0（タテ）40
（ヨコ）401.0×10-1 以上
（1）1 × 50
（2）2 × 50
PKL-200
2.0
2.0
200
（タテ）450
（ヨコ）450（タテ）9.0
（ヨコ）9.0（タテ）50
（ヨコ）501.0×10-1 以上
（1）2 × 50
PKL-300
ー
3.0
300
（タテ）800
（ヨコ）800（タテ）16.0
（ヨコ）16.0（タテ）50
（ヨコ）551.0×10-1 以上
（1）2 × 50
PKL-400
ー
4.0
400
（タテ）1000
（ヨコ）1000（タテ）20.0
（ヨコ）20.0（タテ）60
（ヨコ）601.0×10-1 以上
（1）2 × 50
N/5㎝の数値に20を掛けて1000で割るとkN/mの数値になります。（例）PK-100ホワイトの場合：150(N/5㎝)×20÷1000＝3kN/m
フィルター層代替
※砕石下のフィルター層に砂の代わりとして使用可能
